Bir gaz dedektöründen iki şey beklenir: gazı doğru ölçmesi ve alarmın doğru kişiye zamanında ulaşması. Bu rehber, bir rafineri bakım duruşunu hazırlıktan vardiya sonuna kadar izleyerek Blackline G8 kişisel dedektörün ve EXO 8 alan dedektörünün bu iki beklentiyi sahada nasıl karşıladığını anlatıyor.

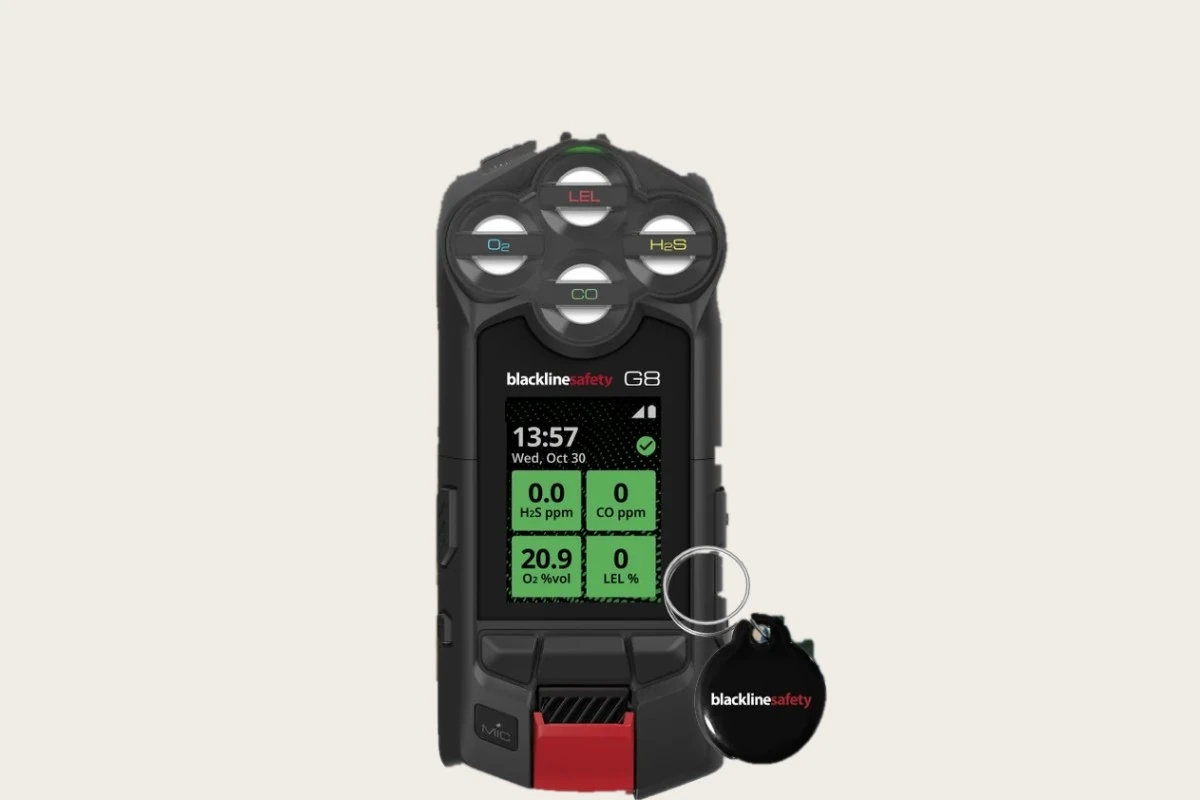

Blackline G8 çoklu gaz dedektörü (H₂S, CO, O₂, LEL kartuşlu) ve TagAssign NFC etiketi. Görsel: Blackline Safety

Ölçüm ve iletişim: iki ayrı güvenlik halkası

Taşınabilir bir dedektör gazı ölçer ve eşik aşıldığında ışık, ses ve titreşimle uyarır. Bu uyarı öncelikle cihazı taşıyan kişiye ve sesin ulaştığı yakın çevreye yöneliktir. Çalışan H₂S’e maruz kalıp bilincini kaybederse ya da gürültülü bir ünitede yalnız çalışıyorsa, alarmın başkalarına ulaşması sahadaki insanların dikkatine kalır.

Bağlantılı bir dedektör, aynı alarmı hücresel bağlantı üzerinden üç noktaya taşır: yakındaki ekibin cihazlarına, izleme merkezine ve olay kaydına. Blackline’ın petrol ve gaz broşürü, ciddi yaralanma ve ölümlerin (SIF) kontrol kaybedildiğinde yaşandığını ve önlemenin riskteki değişimi anında görüp müdahale edebilmekten geçtiğini vurguluyor.

Doğru ölçüm ilk koşuldur. Alarmın doğru kişiye zamanında ulaşması ikinci koşuldur. Bağlantılı gaz algılama bu ikinci koşulu sistemin bir parçası yapar.

GTC Endüstriyel’in rolü

GTC Endüstriyel, Blackline Safety’nin Türkiye temsilcisi olarak cihaz tedarikinin ötesinde dört aşamada destek verir. Devreye alma ve eğitim, gerektiğinde Blackline ekibiyle birlikte yürütülür:

• Konfigürasyon seçimi: Tesisin gaz riskine göre kartuş, sensör seti ve hizmet planının belirlenmesi.
• Devreye alma: Cihazların Blackline Live’a tanımlanması, alarm profillerinin ve kullanıcı atamalarının kurulması.
• Eğitim: Saha ekibi ve izleme sorumluları için cihaz kullanımı, bump test (gazla fonksiyon testi) ve alarm yanıtı eğitimi.
• Pilot değerlendirme: Kapsama, konum ve alarm akışının sahada ölçülmesi; kabul kriterlerinin müşteri ve Blackline ile birlikte belirlenmesi.

Senaryo: Bir rafineri duruşu, hazırlıktan vardiya sonuna

Aşağıdaki akış kurgusal bir örnektir; gerçek bir tesisi veya olayı anlatmaz. Sahne: kükürt geri kazanım ünitesinde planlı bakım duruşu. Sahada 140 kişi var, yarısı taşeron personeli. Tank girişi, sıcak iş ve hat açma aynı gün yapılacak.

Duruş öncesi hazırlık (duruştan üç gün önce)

Sistem, çalışma başlamadan kurulur. Gün içindeki sahneler, bu hazırlığın kullanımıdır.

• Alan dedektörleri: EXO 8’ler ünitenin rüzgâr altı tarafına, tank sahasının çevresine ve toplanma yolunun girişine yerleştirilir. Üretici beyanına göre EXO 8 aynı anda sekiz gaza kadar ölçer; gama sensörü isteğe bağlıdır ve siparişte seçilmelidir.
• Dijital bölgeler: HSE (iş sağlığı, güvenliği ve çevre) sorumlusu Blackline Live haritasında “Tank Sahası”, “Sıcak İş Bölgesi” ve “Toplanma Noktası A” bölgelerini ZoneAware ile tanımlar.
• Bağlantı ve konum testleri: Hücresel kapsama ile konum doğruluğu iki ayrı test olarak yapılır. Tank içi, tank ağzı, ünite çevresi ve erişim yolu ayrı ayrı ölçülür. Bu örnekte tank içinde hücresel bağlantının sürdüğü test edilerek doğrulanmıştır. Bağlantılı izleme, giriş gözcüsünün ve tesisin kapalı alan prosedürünün görevlerini değiştirmez: gözcü, giriş operasyonu boyunca tank ağzında görevli kalır. Bağlantının doğrulanamadığı noktalar için ayrıca onaylı bir yedek iletişim yöntemi tanımlanır.
• AlertLink yarıçapı: Blackline Live’da ünite ölçeğine uygun bir bildirim yarıçapı ayarlanır.
• Sorumluluklar: Alarmı kimin izleyeceği, kimin tahliye edip kimin kontrollü yardım yapacağı ve eskalasyon zinciri yazılı hale getirilir.

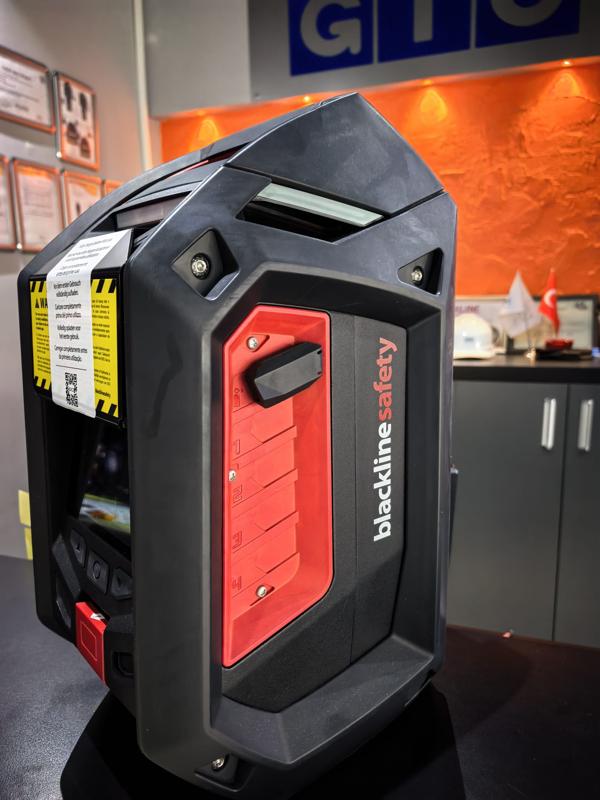

Blackline EXO 8 alan gaz dedektörü — GTC Endüstriyel showroom

06:00 · Vardiya başı

Her çalışan kendi NFC etiketini G8’e dokundurur (TagAssign). Cihaz o vardiya boyunca bu kişiyle eşleşir; alarm olursa izleme ekranında cihaz numarası yerine çalışanın adı görünür. Çalışan şarjı, kartuşu, bağlantı göstergesini ve bump test durumunu kontrol eder.

07:30 · Tank girişi

Girişten önce G8’in çoklu gaz pompalı kartuşuyla tankın içinden hortumla örnek alınır; O₂, LEL (alt patlama sınırı), H₂S ve CO değerleri giriş izni verilmeden görülür. Çalışanlar içeri girdikten sonra ölçüm pompa modunda sürekli devam eder. Üreticinin Haziran 2026 sürüm notlarına göre LEL-IR sensör içeren pompalı konfigürasyonlarda A-CART kartuşu kullanılmalıdır; A-CART yalnızca pompa modunda çalışır ve G8 yazılım sürümü 1.3 ile kullanıma sunulmuştur.

Pompalı ölçüm girişten önce bilgi verir, sürekli ölçüm içeride çalışırken korur. Biri diğerinin yerini tutmaz.

13:40 · H₂S alarmı

Tank sahasının kenarındaki bir EXO 8 yüksek H₂S okuması verir; siren ve ışıklar devreye girer. Alarm Blackline Live’a ulaşır (üretici, iletim süresini iki saniyenin altında olarak tanıtıyor). Live, alarmı aldığında AlertLink bildirimini ayarlanan yarıçaptaki etkin G8’lere gönderir. Tank içindeki ekip tahliyeyi başlatır, dışarıdakiler toplanma noktasına yönelir.

Tank içindeki çalışanlardan biri yanıt vermez. G8’i önce bekleyen bir hareketsizlik uyarısı verir; süre içinde onay gelmeyince uyarı yüksek öncelikli alarma dönüşür. İzleme görevlisi cihaz üzerinden çalışanı sesli olarak arar, yanıt alamayınca kurtarma ekibini son bilinen konuma yönlendirir. Giriş gözcüsü tank ağzında görevini sürdürür; kurtarma ekibi kendi solunum koruyucularıyla ve tesisin kurtarma planına göre içeri girer.

Bağlantılı alarm müdahaleyi hızlandırır. Müdahalenin kendisi ise önceden yazılmış ve tatbik edilmiş prosedüre dayanır.

14:30 · Toplanma ve koordinasyon

ZoneAware, toplanma noktası bölgesindeki cihazları gösterir. Ancak cihaz sayısı, herkesin güvenle toplandığının kanıtı değildir; saha şefi sayımı kendi yoklama listesiyle doğrular. İzleme ekibi, doğrulanmış sayımın sonucunu Live üzerinden kısa mesajla ekiplere iletir. Saha şefi yeniden giriş koşullarını G8’deki bas-konuş (PTT) tuşuyla duyurur; G8 bas-konuş işlevi diğer G8 cihazlarıyla çalışır.

18:00 · Vardiya sonu

Cihazlar teslim edilir, atamalar kaldırılır, cihazlar şarja takılır. Bump test ve kalibrasyon kayıtları, maruziyet olayları ve alarm zaman damgaları Blackline Analytics raporlarına düşer. Bu kayıtlar olay sonrası incelemeye ve bir sonraki duruşun planlamasına veri sağlar.

Kartuş seçimini işin tehlikesi belirler

Üreticinin portföyünde 20’den fazla sensör seçeneği var; bu, tek bir cihazın 20 gazı aynı anda ölçtüğü anlamına gelmez.

G8 ve EXO 8 birlikte nasıl çalışır?

G8 çalışanı, EXO 8 çalışma alanını izler. AlertLink ile bağlandıklarında alan dedektörünün gördüğü değişim yakındaki çalışanların cihazlarına da bildirilebilir.

Kurulum ve işletme koşulları

Sistemin sahada beklenen şekilde çalışması için aşağıdaki koşulların pilot aşamasında doğrulanması gerekir:

• Risk değerlendirmesi: Sensör seti, alarm eşikleri ve pompa gerekliliği, 6331 sayılı Kanun ve Patlayıcı Ortamlar Yönetmeliği kapsamındaki yazılı risk değerlendirmesine göre seçilir.
• Kapsama testi: Hücresel bağlantı her çalışma noktasında ölçülür. Bağlantı kesildiğinde cihaz yerel alarmı vermeye devam eder, ancak buluta iletim bağlantıya bağlıdır; onaylı bir yedek iletişim yöntemi tanımlanır.
• Konum testi: Açık alanda çift bantlı GNSS (L1/L5) konum desteği verir. Kapalı alanda doğruluk ayrıca test edilir. Location Beacon konum doğruluğunu artırmaya yöneliktir; hücresel kapsama sorununu çözmez.
• AlertLink kurgusu: AlertLink’in üst sınırı olan 5.000 metre, cihazlar arasındaki bir telsiz menzili değil; Blackline Live’da konuma göre ayarlanan bildirim yarıçapının üst sınırıdır. Bildirim, alarm Blackline Live’a ulaştığında oluşur ve olay anında yarıçap içindeki, aynı organizasyondaki etkin cihazlara gider; alıcılar grup bazında seçilemez. Kaynak ve alıcı cihazların desteklenen bağlantı üzerinden (hücresel; EXO için isteğe bağlı uydu modülü) platformla haberleşebilmesi gerekir. Bu senaryodaki hücresel bağlantılı EXO 8 ve G8 kurulumu için bu koşul, hazırlıktaki kapsama testiyle doğrulanır. Bildirimi alanların ne yapacağı prosedürde yazılıdır.
• PTT: Abonelik, etkin profil ve hücresel bağlantı gerektirir. Ürün dokümantasyonuna göre sesli ve susturulmamış bir uyarı devam ederken ya da bump test sırasında kullanım kısıtlanabilir. Mevcut telsiz altyapısının yerini alıp almayacağı saha testiyle belirlenir.
• Bakım disiplini: Bump test sensör ve alarm işlevini, kalibrasyon ölçüm doğruluğunu kontrol eder. “Bump test due” uyarısını susturmak testi yapmış sayılmaz. Yazılım güncellemesi sırasında cihaz izleme yapmaz; güncelleme aktif görev saatine konmaz.
• Giriş gözcüsü ve kapalı alan prosedürü: Bağlantılı izleme, giriş gözcüsünün ve kapalı alan giriş izninin yerine geçmez. Teknik uygulama referansı olarak OSHA 29 CFR 1910.146, gözcünün giriş operasyonu boyunca dışarıda görevli olmasını öngörür; Türkiye’deki yükümlülükler ilgili mevzuata göre ayrıca değerlendirilir.
• Sertifika eşleşmesi: Seçilen cihaz varyantının 2014/34/AB (ATEX)/IECEx sertifikaları, sahanın bölge sınıflandırmasıyla üreticinin G8 Certifications sayfası üzerinden eşleştirilir.
• İzleme sorumlusu: Alarm, tesisin kontrol odası, Blackline’ın Güvenlik Operasyon Merkezi (SOC) veya bir alarm alma merkezi (ARC) iş ortağı tarafından 7/24 izlenir.

Sıkça Sorulan Sorular

Şeffaflık notu

GTC Endüstriyel, Blackline Safety’nin Türkiye temsilcisidir ve bu yazıda anlatılan ürünleri satmaktadır. Metindeki performans verileri üretici beyanıdır; sahadaki sonuç konfigürasyona ve kullanım koşullarına göre değişir. Bu yazı, üreticinin kullanım kılavuzunun ya da tesis risk değerlendirmesinin yerine geçmez. Hücresel kapsamanın doğrulanamadığı noktalarda ve 7/24 izleme sorumlusu atanamayan organizasyonlarda sistem, beklenen korumayı tek başına sağlamaz.

Kaynakça

1. 6331 sayılı İş Sağlığı ve Güvenliği Kanunu (mevzuat.gov.tr)
2. Çalışanların Patlayıcı Ortamların Tehlikelerinden Korunması Hakkında Yönetmelik (RG 30.04.2013/28633, mevzuat.gov.tr)
3. 2014/34/AB ATEX Direktifi (EUR-Lex)
4. EN 60079-29-1 ve EN 60079-29-2 (yanıcı gaz dedektörleri: performans; seçim, kullanım ve bakım), EN 45544 (toksik gaz), EN 50104 (oksijen) — Avrupa Komisyonu, ATEX uyumlaştırılmış standart listeleri
5. Blackline Safety — G8 Portable Multi-Gas Detector
6. Blackline Safety — EXO Area Monitor
7. Blackline Safety — Blackline Live özellikleri (ZoneAware, AlertLink)
8. Blackline Safety — What’s New in the June 2026 G8 Update (yazılım 1.3, A-CART)
9. Blackline Safety — G8 Yardım Merkezi (veri sayfası, sertifikalar)
10. Blackline Safety — G8 ürün dokümantasyonu (PTT kullanımı ve kısıtları, bildirim türleri)
11. Blackline Safety — EXO 8 başlangıç kılavuzu
12. OSHA 29 CFR 1910.146, Permit-required confined spaces (teknik uygulama referansı)
13. Blackline Safety, “Bağlantılı Oldukları İçin Güvence Altındalar” Petrol ve Gaz broşürü (Türkçe, GTC Endüstriyel) — İngilizce sürüm: Blackline Oil & Gas
